地域活動

睦沢町施工40周年時　8社の神輿

このページのトップへ

2023年9月 千葉県 大雨被害と対応の様子

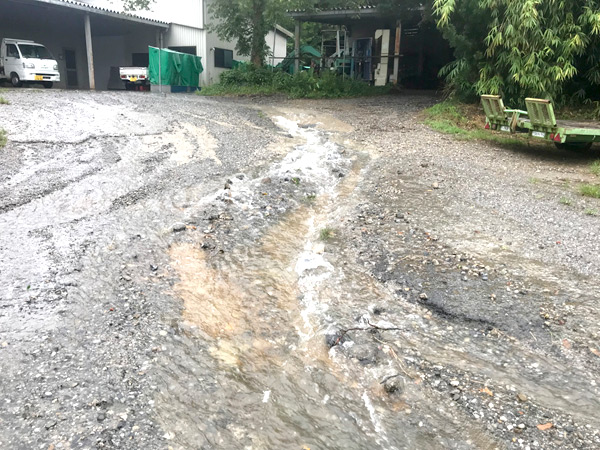

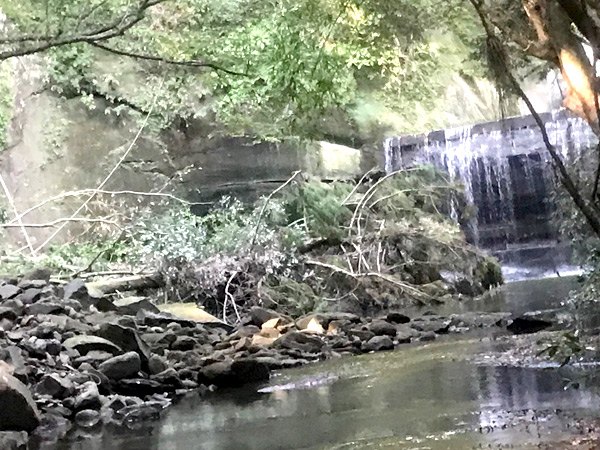

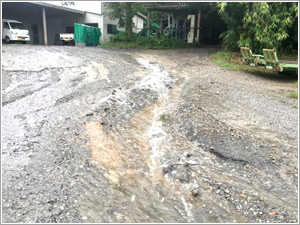

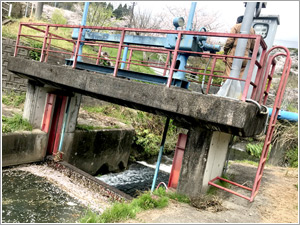

状態 大雨の様子		状態 長楽寺堰 滝が崩壊した様子

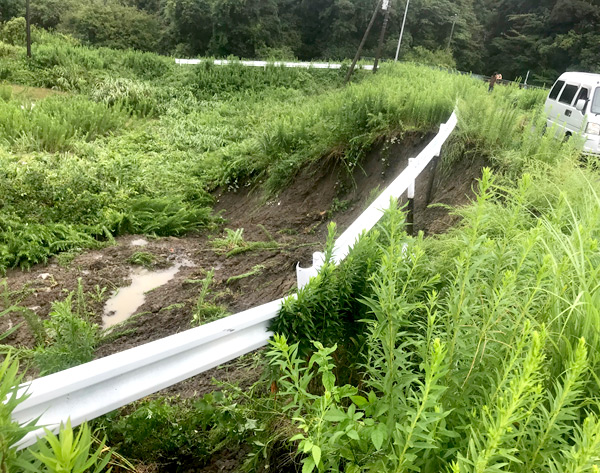

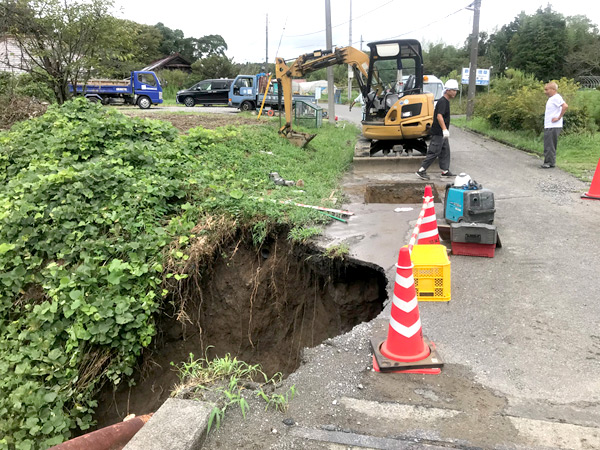

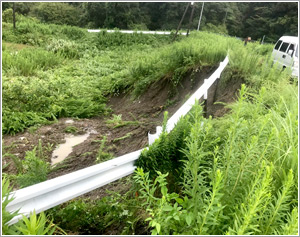

状態 睦沢町 堰の土手が崩れた様子		状態 大雨の被害の様子

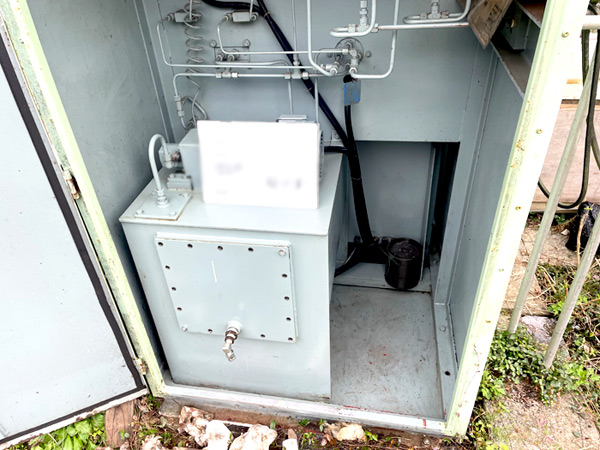

作業内容 睦沢町役場からのご依頼で水門を整備しました

このページのトップへ

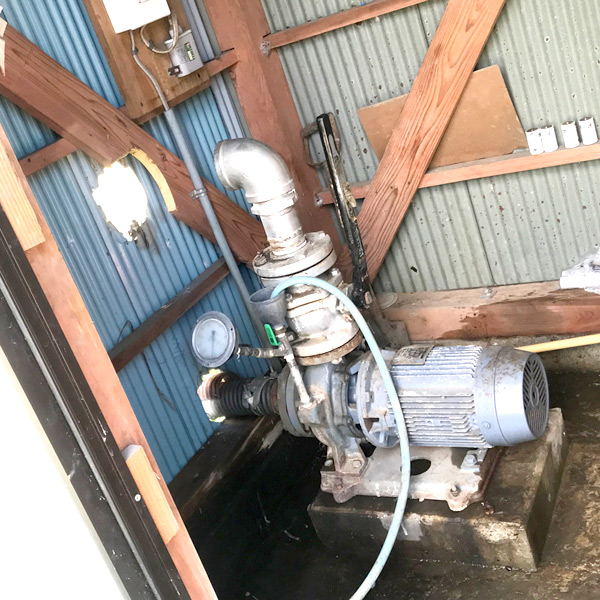

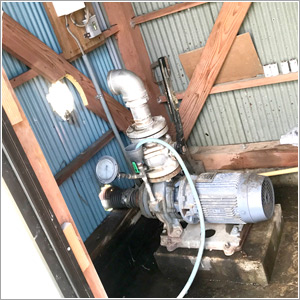

有圧ポンプの修理

このページのトップへ

千葉　エコシステム様　施工事例

袖ヶ浦　エコシステム様　毎月の点検作業の様子

このページのトップへ

袖ヶ浦　エコシステム様　

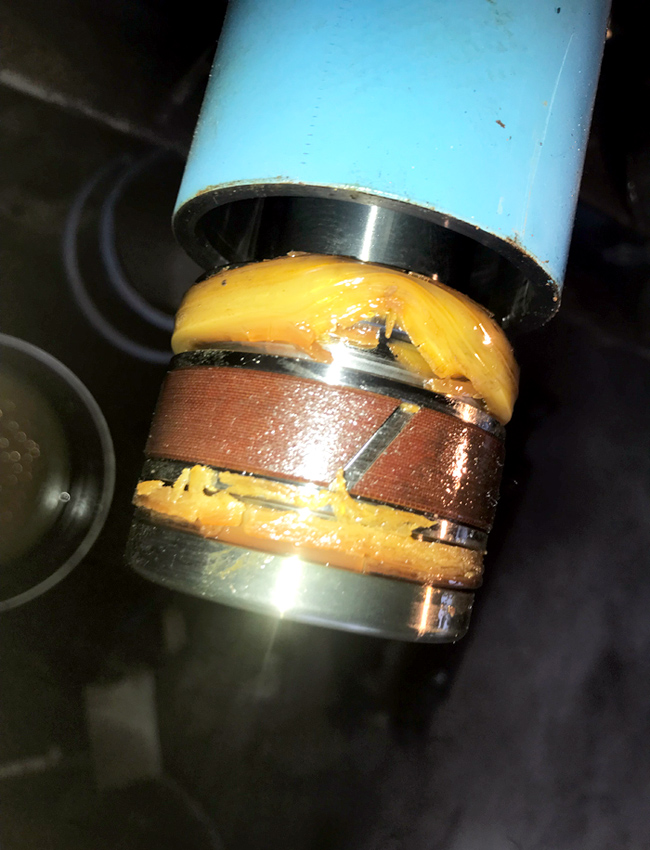

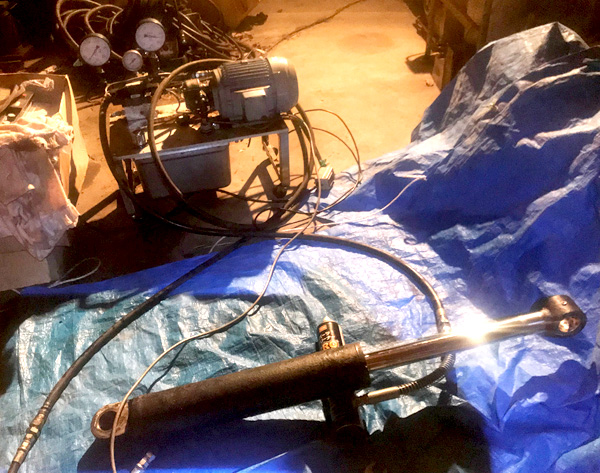

クラブバケットのシリンダー油漏れの修復とその後のテスト作業

このページのトップへ

袖ヶ浦　エコシステム様　クラブバケットのオーバーホールのご依頼

クラブバケットのオーバーホールのご依頼をいただきました。

このページのトップへ

袖ヶ浦　エコシステム様　ポリップバケットの修理２

前回の修理後 再度ポリップバケットのパッキン交換を行いました。　

このページのトップへ

袖ヶ浦　エコシステム様　ポリップバケットシリンダーの修理　2021年2月

		作業内容 先端部分を切り取った様子

作業内容 フライス盤で加工中

作業内容 ベアリングのはめ込み		作業内容 試運転中

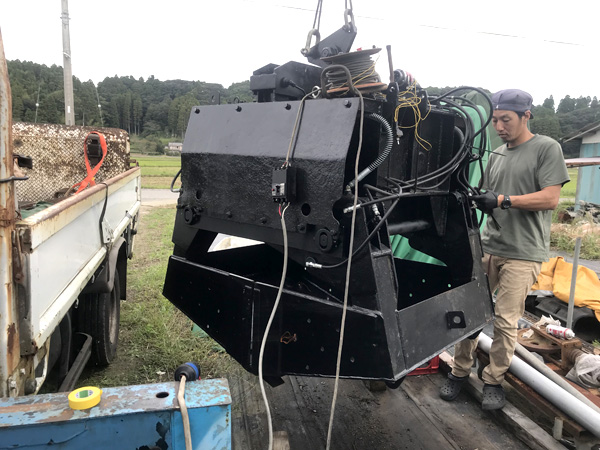

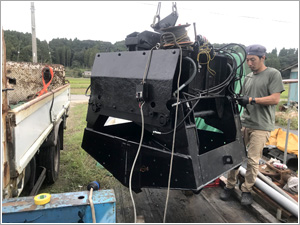

袖ヶ浦　エコシステム様　クラブバケット整備　2021年10月

クラブバケットを整備し納入しました。

袖ヶ浦　エコシステム様　破砕機用油圧ユニット室のアキムレイターのプラダの交換　2020年8月

作業内容 交換作業中

袖ヶ浦　エコシステム様　破砕機のデニソンベインポンプ　オーバーホール
2020年6月

作業内容 シール類が劣化のため、油漏れがひどく交換をしました　サイドハウジングの軽微な修理をしました		作業内容 解体写真

施設内機械の修理・メンテナンス

作業内容 ダクトの保温板金をやり直しました。		作業内容 SDVBセーフティ弁の ガスケット面です。

作業内容 表面です。 機能はポンプおよび油圧モーターを 衝撃から守るものです。		作業内容 破砕機用のピストンポンプ （レックスロス製） セーフティ弁SDVBバルブの 交換作業です。

作業内容 組み立て図です。		作業内容 サービスレポートです。 不具合点はオーリングのかみ込み3.5mmのチェックボールの不具合でした。 過剰の圧力によるものでした。 このバルブの欠点のようです。

作業内容 油圧バルブ類のオーリング交換も 行いました。 何と切り替え弁はチェコスロバキア製の バルブ弁が使用されていました。 初めて拝見しました。		作業内容 臭気吸入ダクトの更新も行いました。

作業内容 油圧オイルの自動清浄機 （トリプルアール製） 5本フィルターのものを 受注いただきました。 写真は試供品デモ機です。

parker社のポンプ2基について

作業内容 メーカーparker社のポンプ２基を ご注文いただきました。

ガスケットオーリングの交換

作業内容 ガスケットオーリングを20バルブほど 交換をするご注文をいただきました。

グリスポンプの修理

イタリアのグリスポンプが不具合があり、 開けてみた所、ベアリングが 壊れていました。		フィルターはつまりがありました。

バルブ交換

作業内容 スチームバルブの交換を行ったほか、 保温板金をご注文いただきました。

配管の交換

作業内容 今年の8月に老朽化に 伴い交換をいたしました。 主に65Aでした。

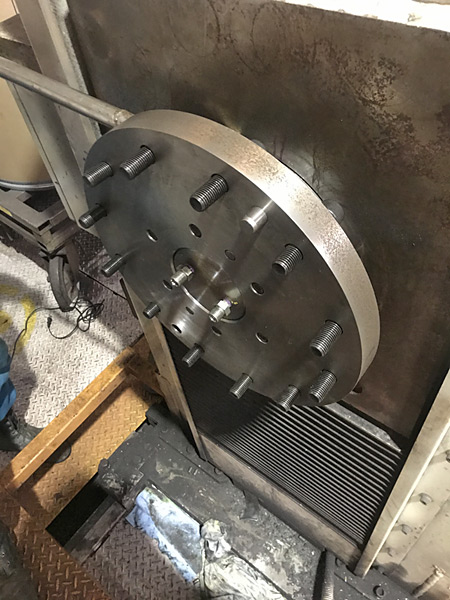

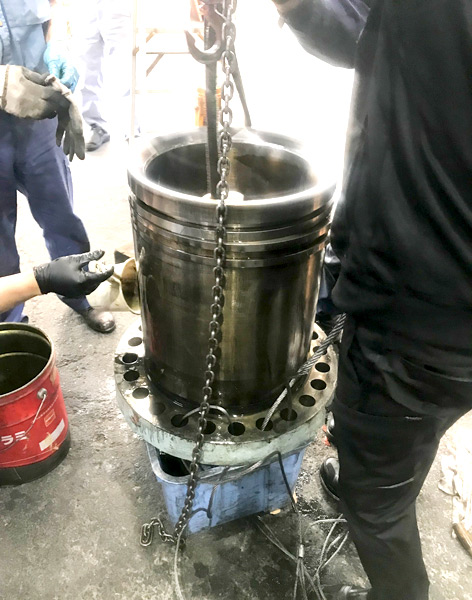

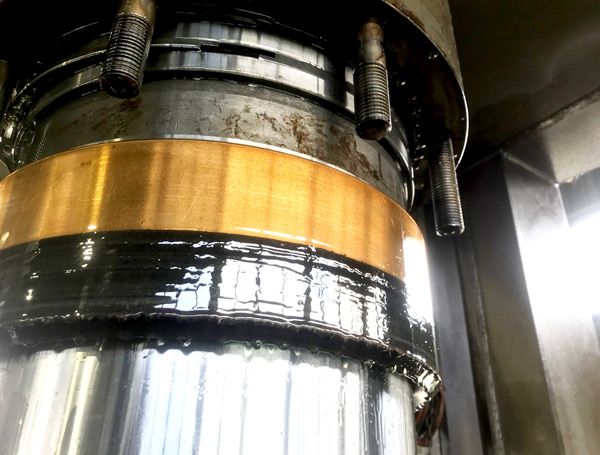

長野県長野市 信幸金属様　200tプレスのパッキン交換 380φ

長野県長野市 武仁商店様　ギロチンプレス500tのポンプ不具合の修理

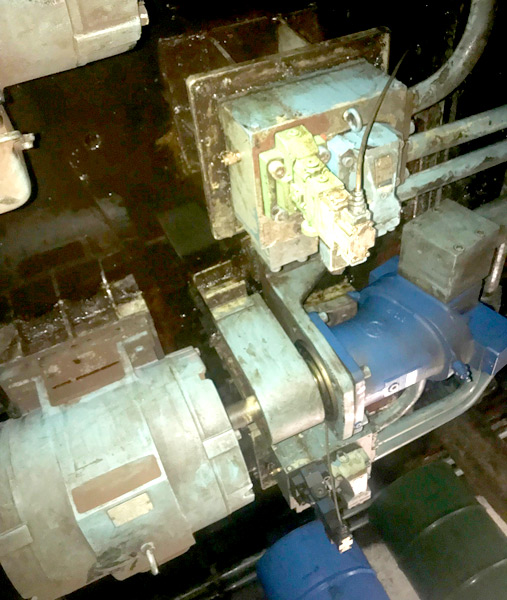

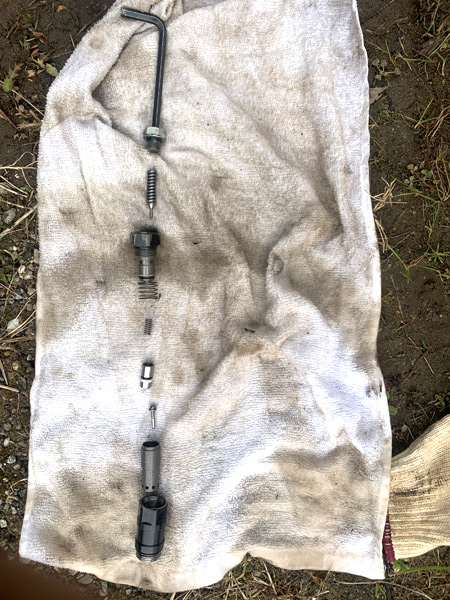

作業内容 ギロチンプレス500tのポンプの不具合 A7V250圧力制御コントロールを修理しました。

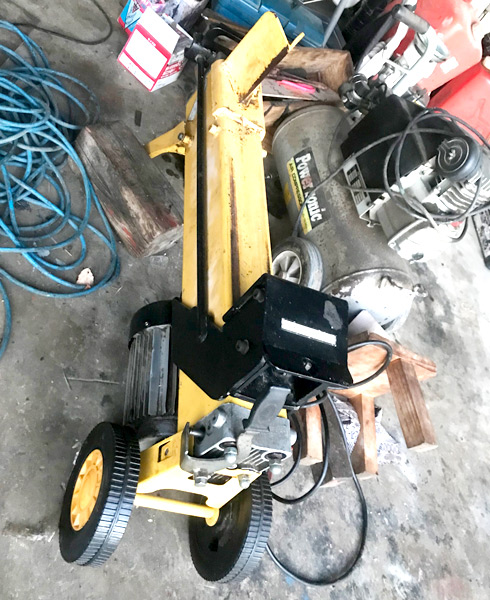

千葉県睦沢町 中国製の薪割り機の修理

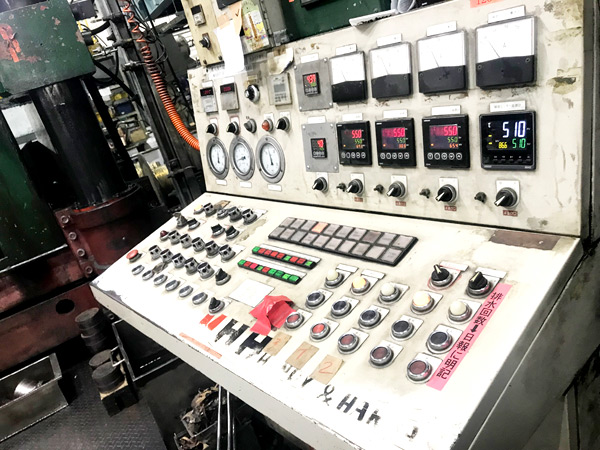

埼玉県越谷市 ミズノハマン様　800t押し出しプレスの修理作業

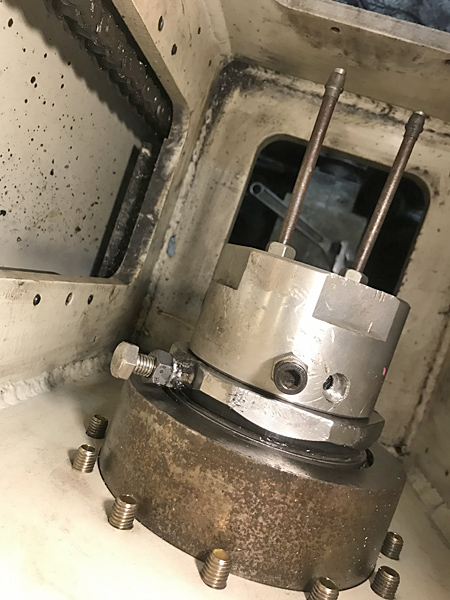

作業内容 800t押し出しプレスのプレフィル弁を修理しました。		作業内容 800t押し出しプレス機の一定速度制御を電磁比例弁とシーケンサーとエンコーダーを使用し、制御する作業を行います。

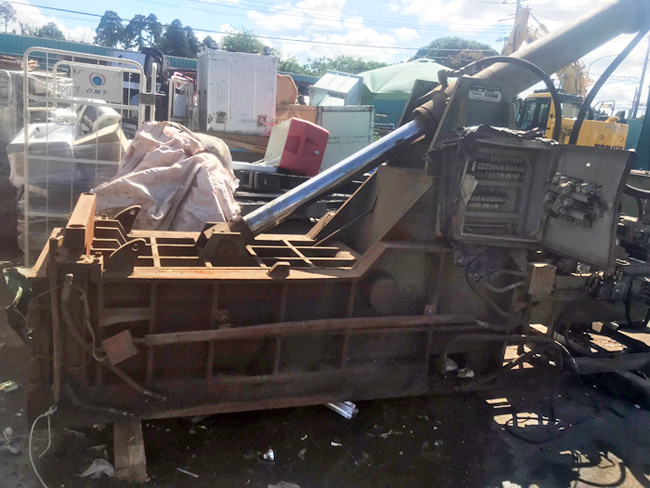

千葉県東金市 ジャフロ様　アリゲータープレスの修理作業

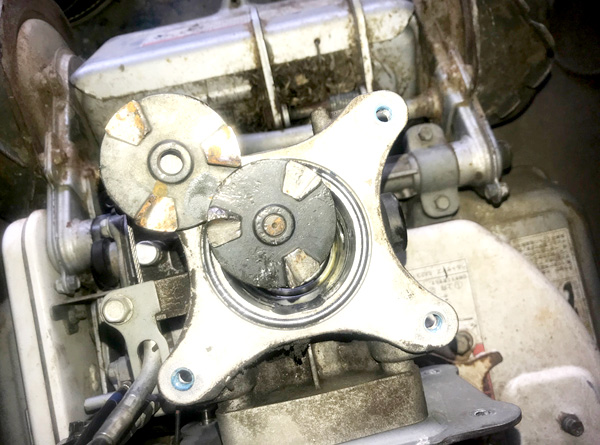

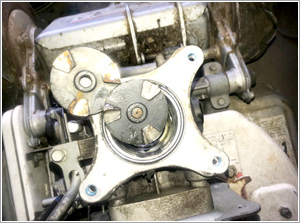

千葉県睦沢町 オーレック草刈り機850　クラッチとカップリング交換

相模原　研究機関様　転回機の年次点検の様子

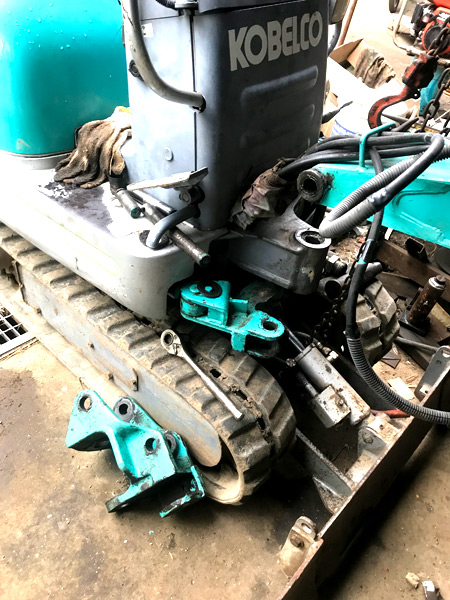

千葉県いすみ市いすみ町 ユンボPC008の修理

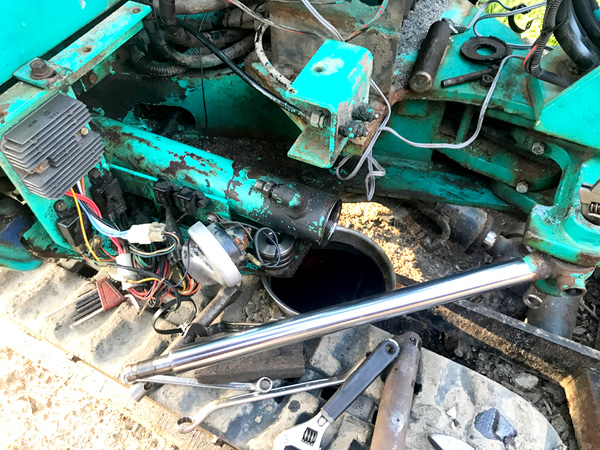

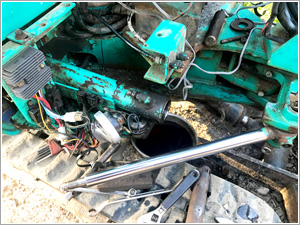

作業内容 ユンボPC008のシリンダーパッキン交換及び錆がひどいためロッド交換を行いました。先端金具とロッドを溶接にて修復

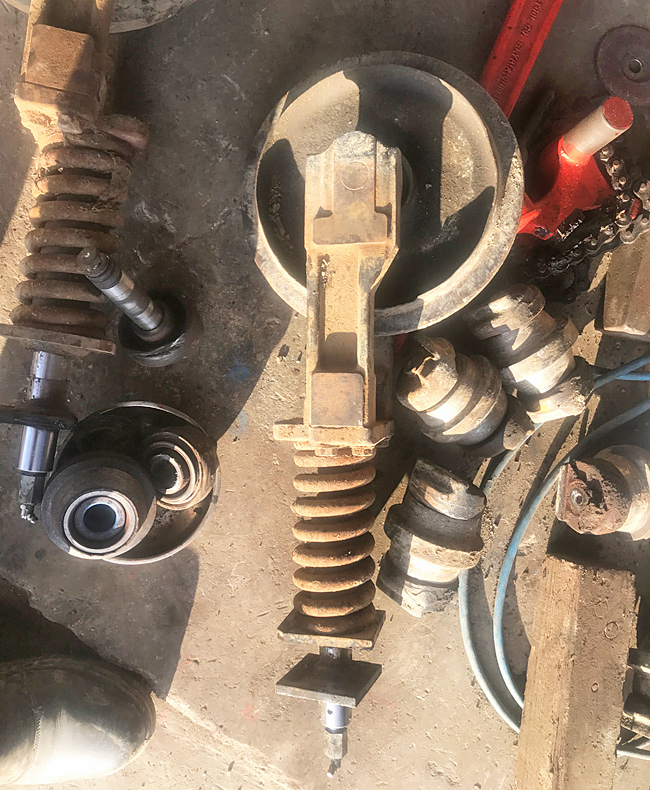

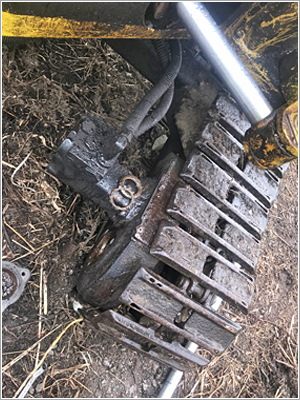

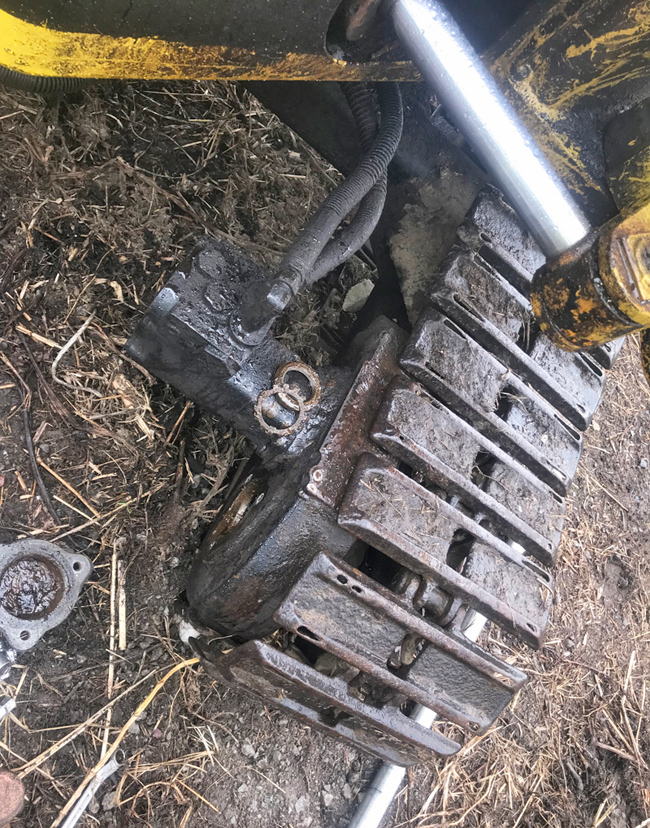

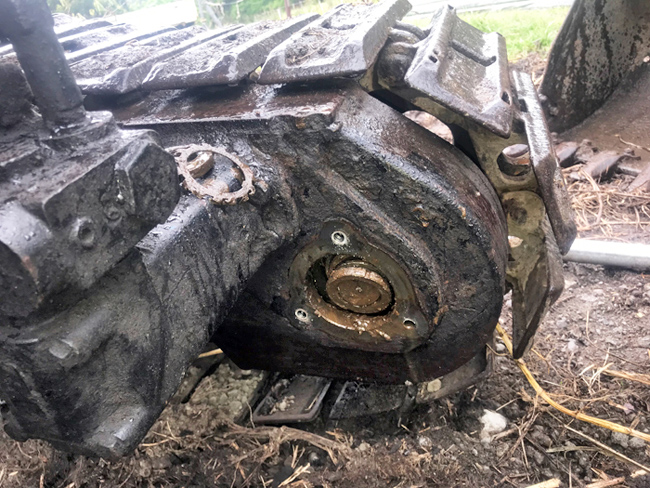

小型ユンボの修理

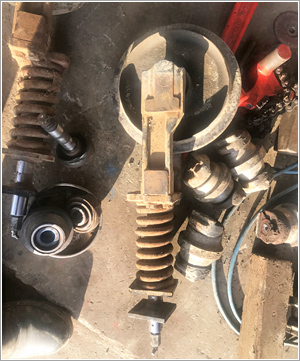

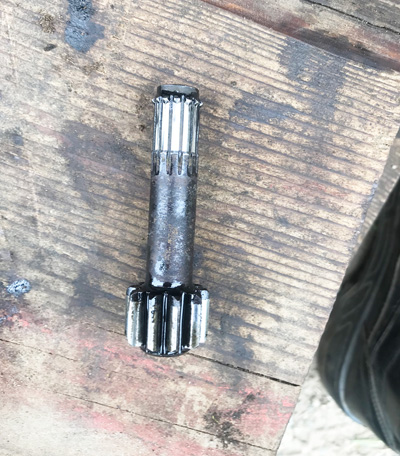

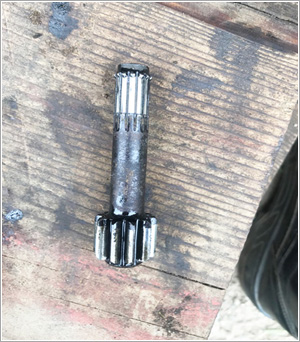

作業内容 ヤンマー製YB271クローラーモーターのオーバーホールとピニオンギアの交換修理を行いました。

秋田県　コスモA機様　200t水圧バルブ

作業内容 テスト装置のバルブ点検とシール交換をいたしました。

三重県鈴鹿市　古川電工様　300t銅線圧縮機の油圧点検

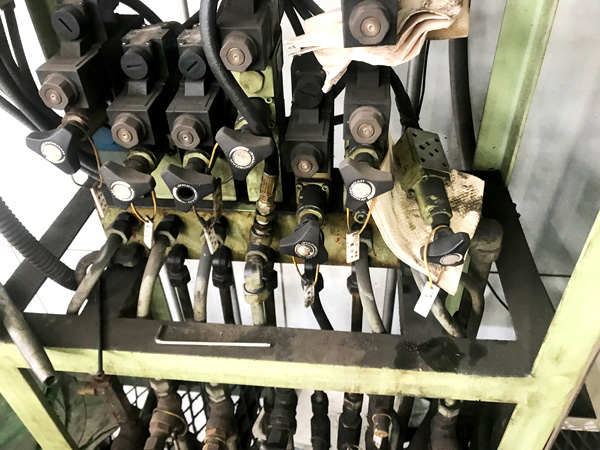

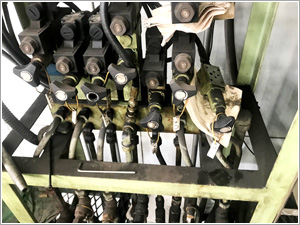

埼玉県川口市　青木鉄工様　油圧の回路変更

住友建機 千葉様
2インチのグリス配管コントローラーの配管工事を行いました

チハラエンジ様　焼却場の油圧シリンダー

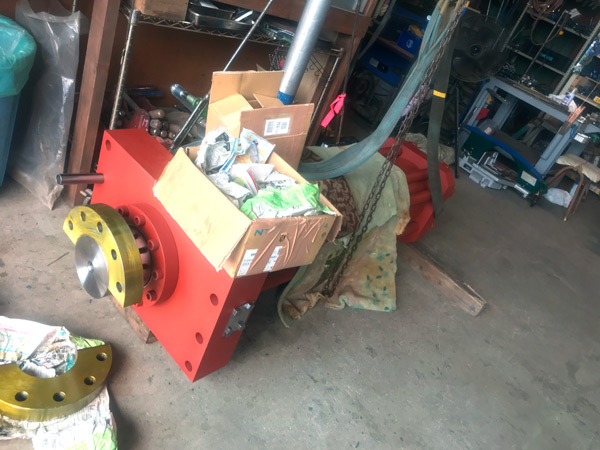

内径280φのシリンダーをご依頼いただきました

作業内容 大型切断機のシリンダー

1.5kw 20ｍの揚程水中ポンプの修理

作業内容 確認をした所、インペラーおよびケーシングが腐食していました。給電ケーブルも断線をしていました。

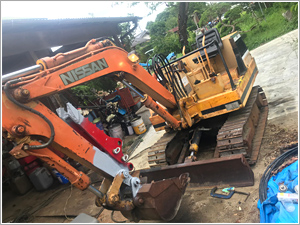

野田の工場　IHIのG35ユンボの修理

クボタ製 007のユンボ

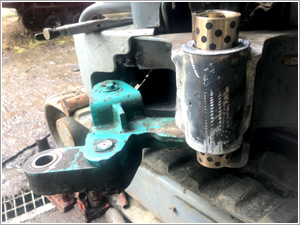

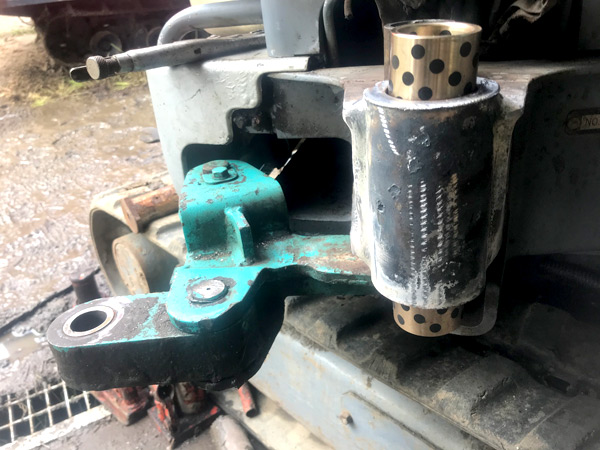

ガタを取り、オイレスブッシュを入れました

アベ機械様　茨城県
油圧シリンダーのパッキン交換を行いました（品物は韓国製）

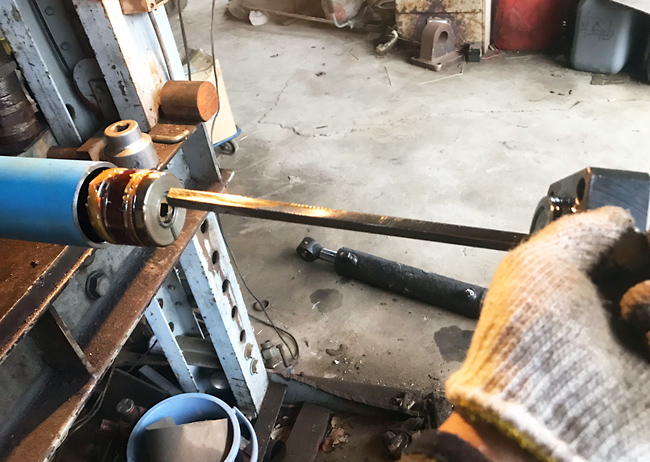

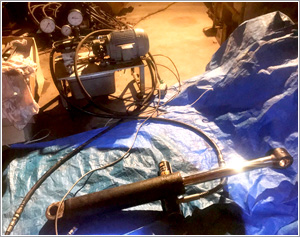

作業内容 油圧シリンダーを確認した所、パッキンが熱で溶けておりました。		作業内容 解体の様子。特殊シリンダーで回り止めが付いていました
作業内容 試運転中

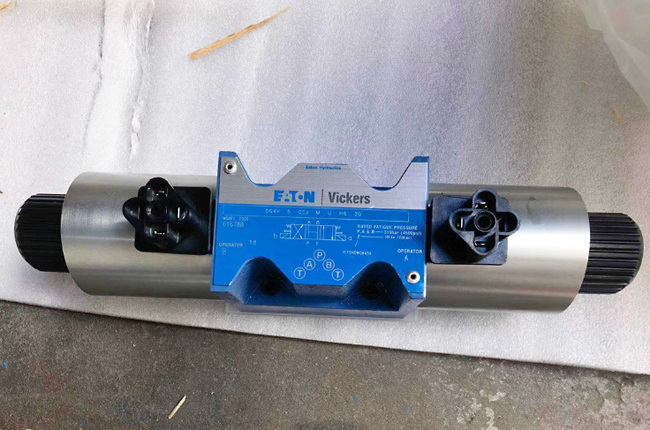

エコシステム様　イートンビッカースのバルブを
中国から取り寄せた新たなバルブへと交換

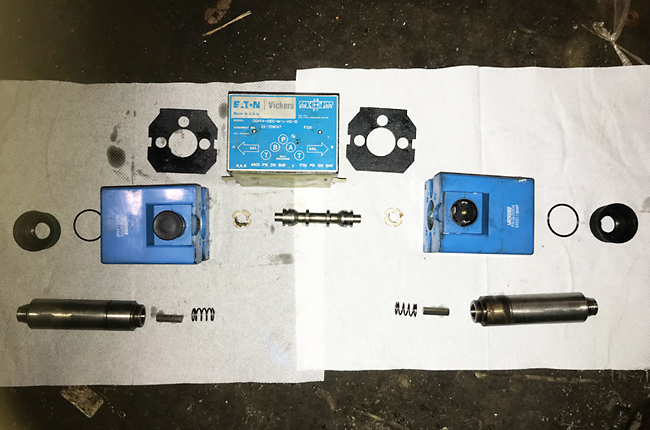

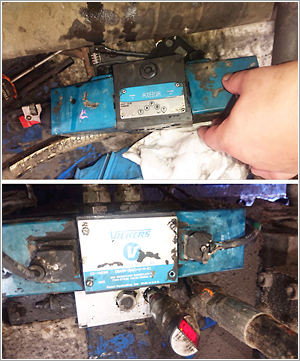

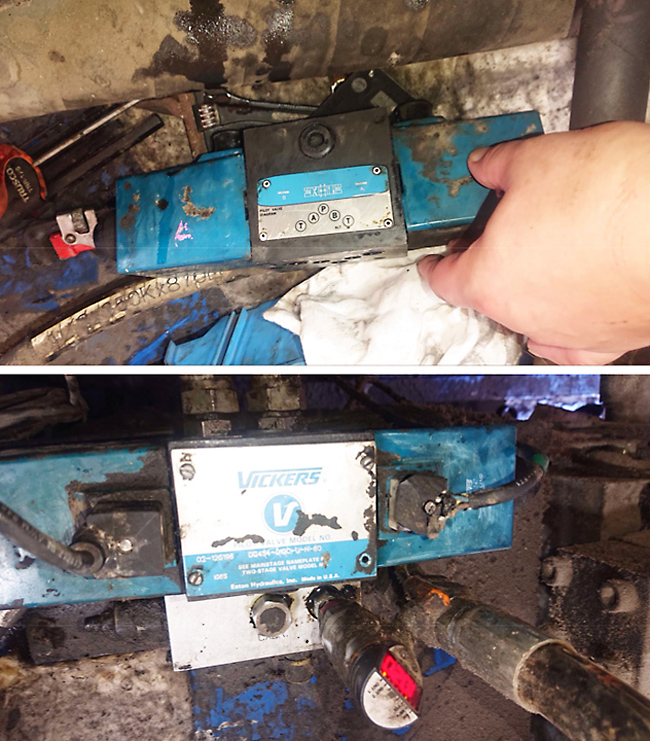

作業内容 既存の古いバルブを中国から取り寄せた新たなバルブへと交換をしました。		作業内容 既存の古いバルブです。

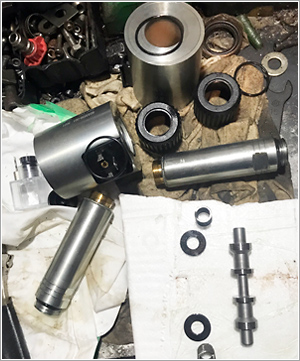

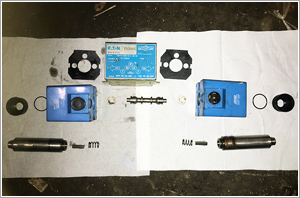

作業内容 古いバルブの解体の様子		作業内容 新しいバルブです。現在は日本製品と遜色ないレベルまで質が良くなっています。
作業内容 新しいバルブをバラして点検を行い、その後、試運転を行い問題ありませんでした。

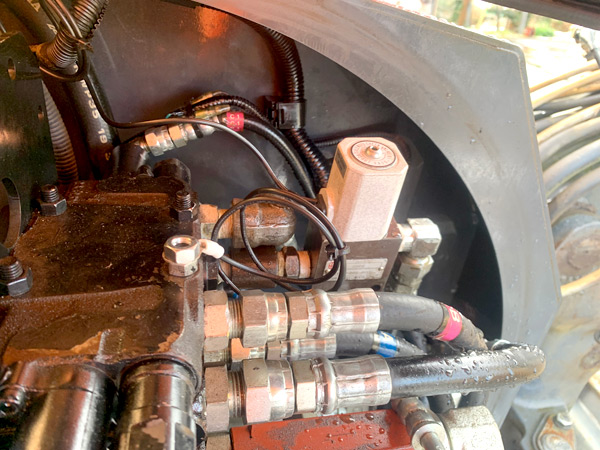

千葉市　住友建機様　バックホーのアームの溶接用反転機の油圧の修理
2021年5月

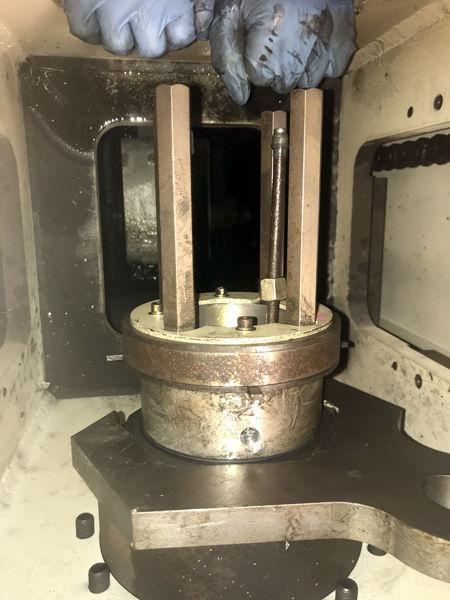

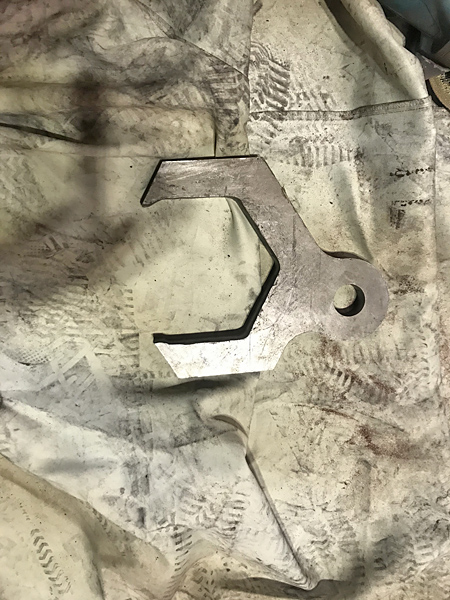

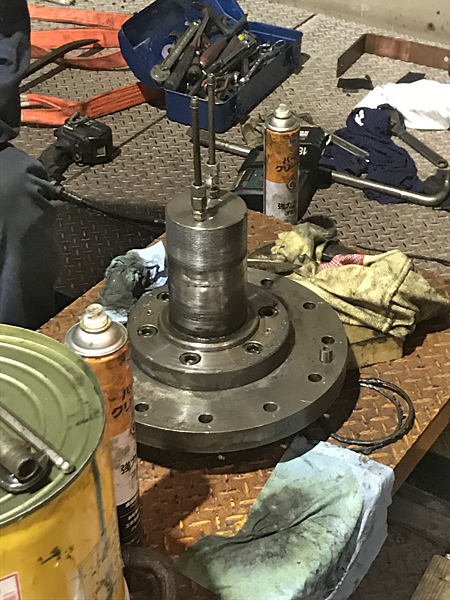

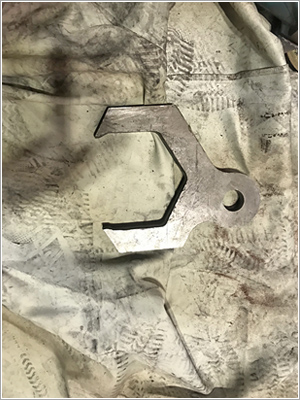

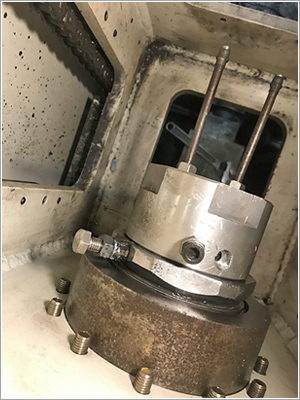

作業内容 反転装置のベアリングを交換する		作業内容 新たに特殊スパナを製作しました
作業内容 スパナをかけて解体する様子

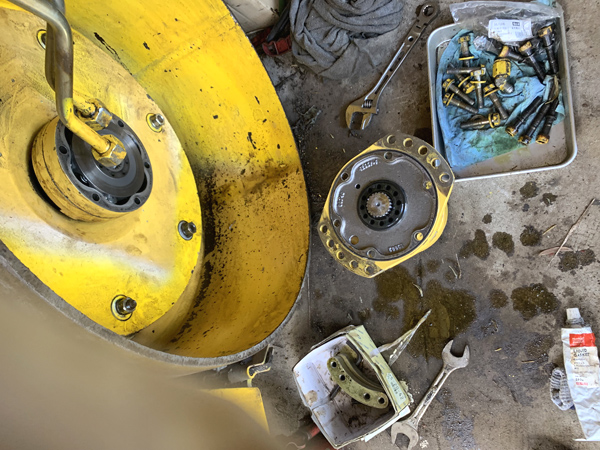

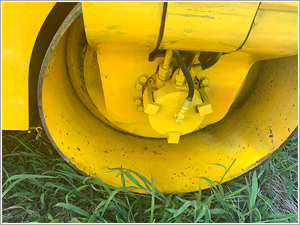

川崎　木武建設様　ロードローラー走行モーター　油漏れの補修
2021年8月

指示フレームの歪みにより、オイルモーター部分のオイル漏れがあり解決に時間を要しました。

大多喜　磯野様　2021年8月

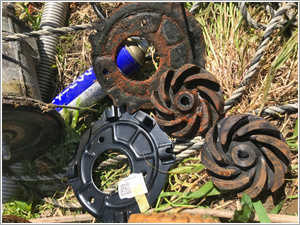

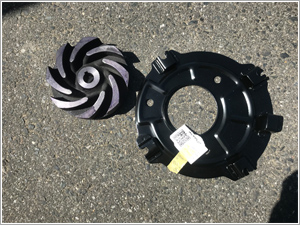

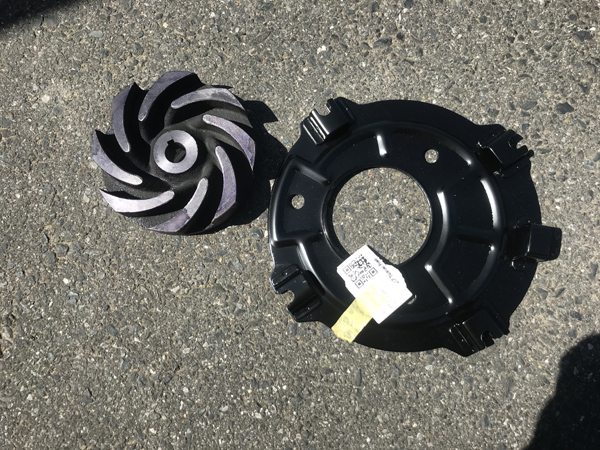

作業内容 田んぼの揚水。 夷隅川よりの揚水水中ポンプが腐食大のため部品交換と電気配線の やり直しを行いました。 仕様は1.5kwの200vでした。 1週間を要する修理となりました。		作業内容 新品部品

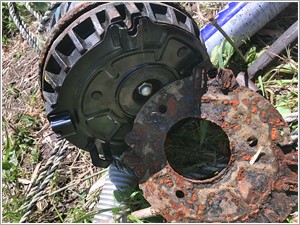

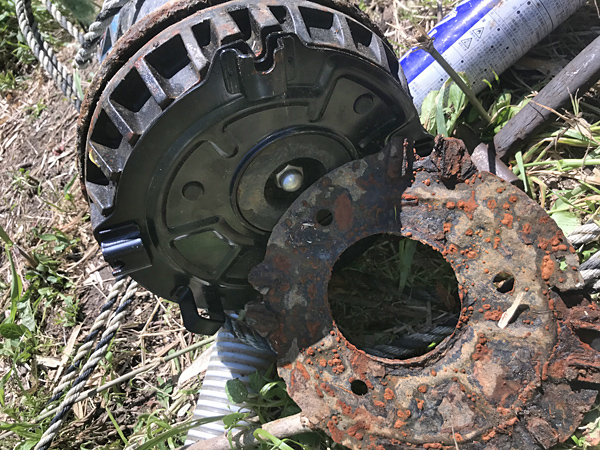

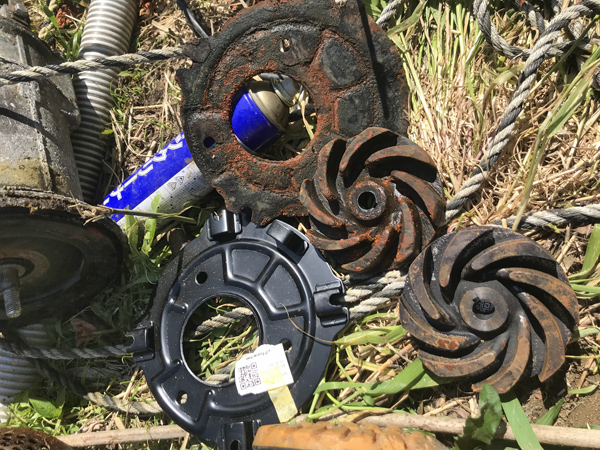

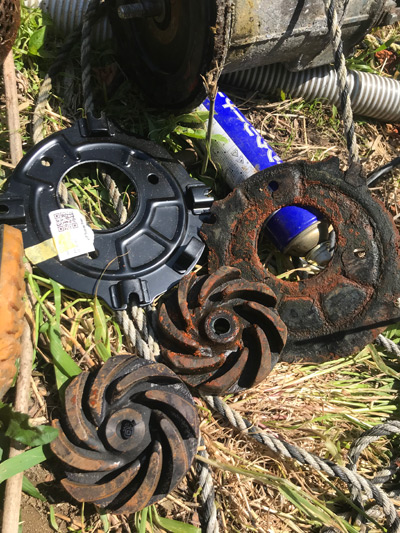

作業内容 新旧の比較

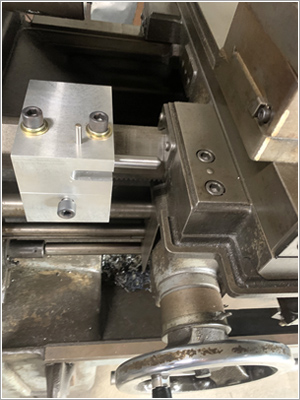

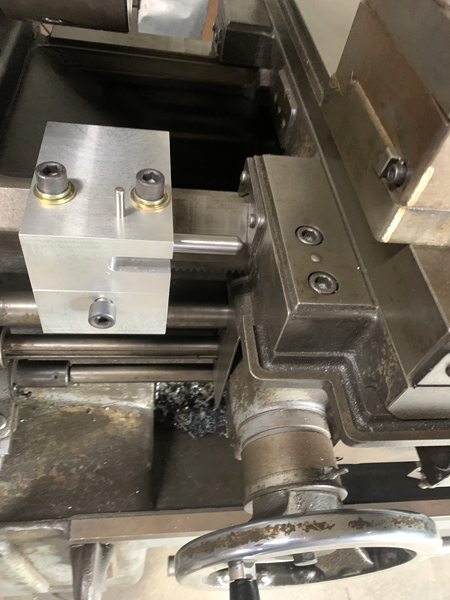

茂原　小林加糖工業所様　旋盤のストッパークランプをアルミで製作
2021年8月

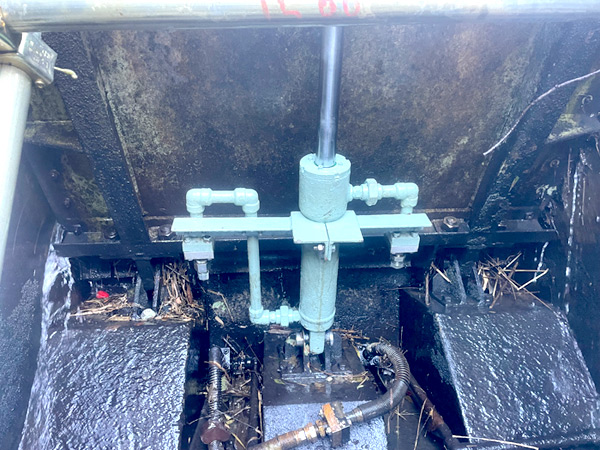

茂原　岩川の揚水用ゲートシリンダーの交換　2020年12月

岩川の揚水用ゲートシリンダー180φ×600stを交換しました。

作業内容 シリンダー		作業内容 改修中

睦沢町　森陽水様　揚水用の水中ポンプの追加　2021年4月

田んぼの灌漑用水　揚水用の水中ポンプの追加をいたしました。

使用材料 パンプが1.5kwの3インチポンプです		作業内容 電気配線中
作業内容 ポンプ設置中		作業内容 マグネットリレーの追加
作業内容 順調に圧力が上がりました。

睦沢町　下之郷　揚水機の改造　2020年9月

作業内容 ポンプの設置		作業内容 ポンプの配管改造と予備水タンクの設置
作業内容 異径配管の接続		作業内容 ラインフート弁の取り付け
作業内容 フート弁の修理		作業内容 揚水所
作業内容 出口バルブの交換と取り付け部品		作業内容 作業中
作業内容 取り付け完成　 2か所の作業を行いました。

埼玉県　クリーンセンター様　エアー機器の交換　2021年11月

ジュースの缶プレス機のレベリング装置　エアー機器の交換をいたしました。

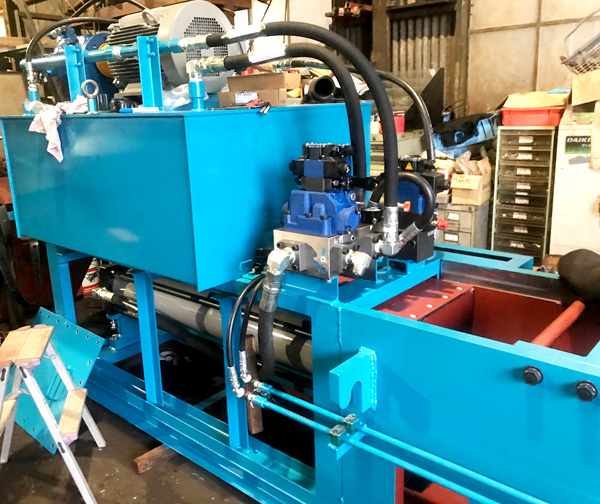

埼玉県狭山市　中井商店様　ベーリングプレス出口の補修作業
2021年9月

千葉市　JFE様　金属選別機　油圧ユニットとシリンダー交換
2021年7月

金属選別機　油圧ユニットとシリンダーを交換いたしました。
性能は7Mpa・吐出量は23リッターを納品いたしました。

古河電工様　シリンダー修理

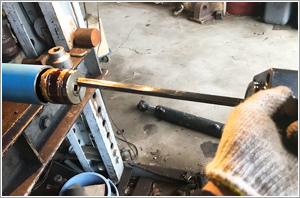

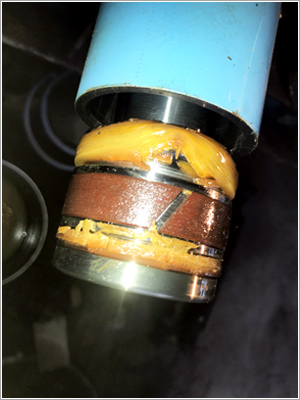

作業内容 銅線の切断シリンダーの修理　 パッキンの交換		作業内容 傷んだパッキンが見えます
作業内容 取り外したパッキン		作業内容 新しいパッキンとバックアップリングを 挿入し、完成・納入をしました。

スクリニューコンベアーのベアリング交換と補修工事

千葉県内の製砂工場様　スクリニューコンベアーのベアリング交換と補修工事。
砂の侵入を防止するためのカバーを作成いたしました。

プレス機　ポンプモーターの修理

山梨県の鋳物工場様　プレス機　ポンプモーターの修理をご依頼いただきました。

農業用水路の保守工事

千葉県長生郡　農業用水路の保守工事のご依頼をいただきました。

農業用水用ポンプ修理・改良

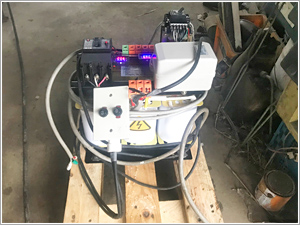

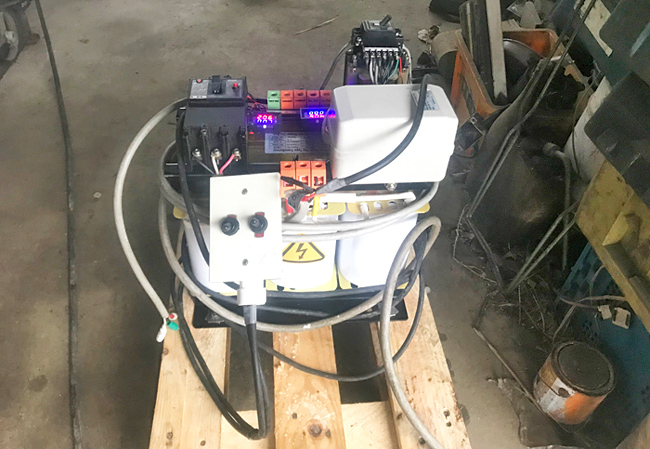

千葉長生郡　農業用水用ポンプ修理・改良　インバーターで増量できるうように改変しました。

油圧シリンダーのパッキン交換整備

千葉県内の製鉄所様　油圧シリンダーのパッキン交換整備をご依頼いただきました。

油圧ユニットのクーラー清掃・交換

千葉県内製鉄所様より、油圧ユニットのクーラー清掃・交換のご依頼をいただきました。

JR様　モルタルポンプのオーバーホール

JR様のモルタルポンプのオーバーホールを行いました。

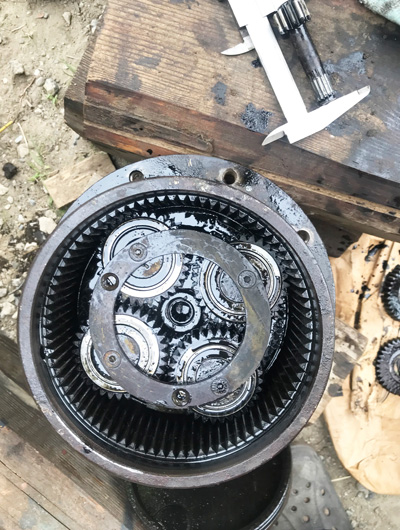

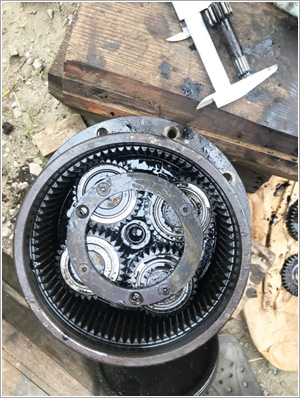

エコシステム様 油圧モーター減速機のオーバーホール

エコシステム様 海外製 油圧モーター減速機のオーバーホールをご依頼いただきました。

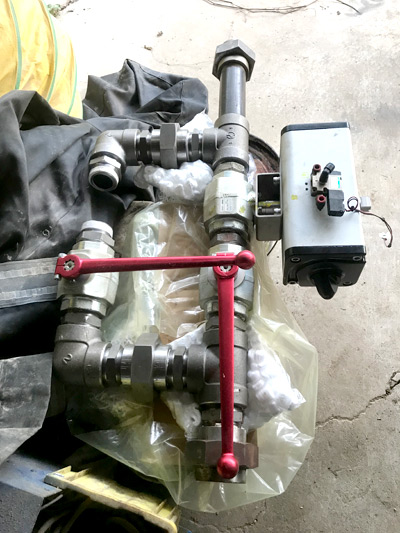

エコシステム様 油圧継手類の手配交換

エコシステム様 海外規格 油圧継手類の手配交換を行いました。

エコシステム様 グリス配管更新工事

エコシステム様 グリス配管更新の工事を行いました。

地引き網

青色申告会主催の地引網。一宮海岸にて。盛況でした。

動物捕獲用のオリ

栗の実を食べに来たリスや、農作物を食べるアライグマを捕獲しました。

陸沢町下根方用水ポンプの修理

作業内容 下根方用水ポンプの修理

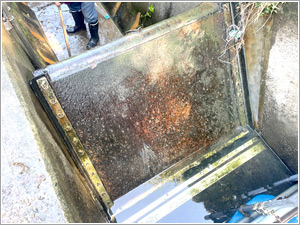

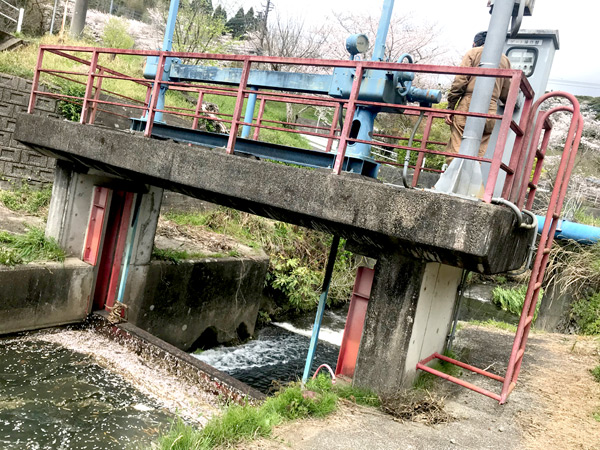

睦沢町讃岐地区　灌漑用水のゲート補修 2019年2月

作業内容 睦沢町讃岐地区の役場より ご依頼いただきました。 エポキシ樹脂を 1か月かけて5回塗りました。		作業内容 ステップ制作
作業内容 ステンレスステップの取り付けの様子		作業内容 排水の様子
作業内容 検査の様子

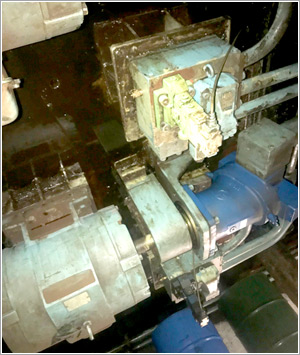

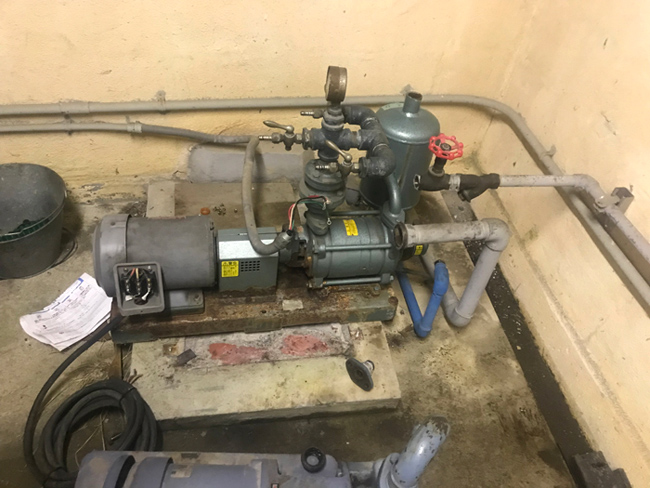

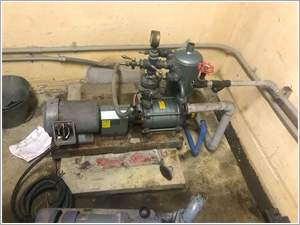

日本鏡板様のバキュームポンプの修理　2018年11月

作業内容 30t マニュピレーターの モーターが絶縁不足のため起動せず、 モーター55kw 6pの交換を行いました。

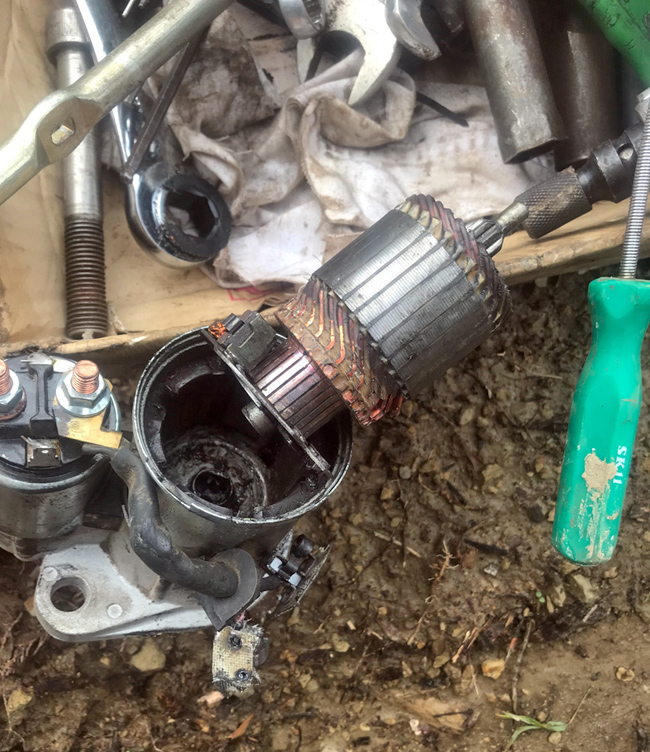

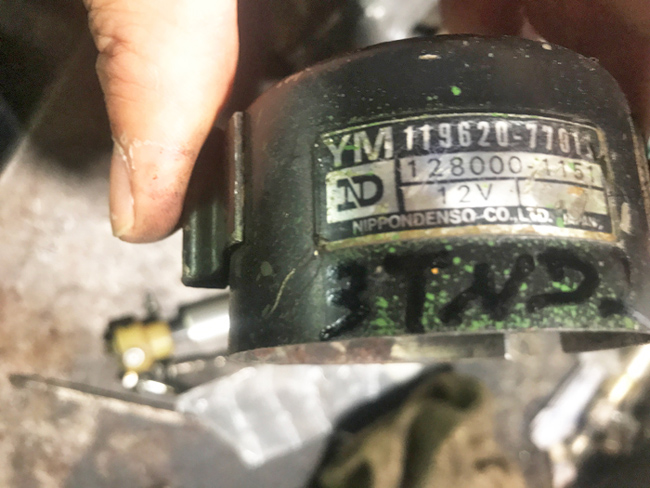

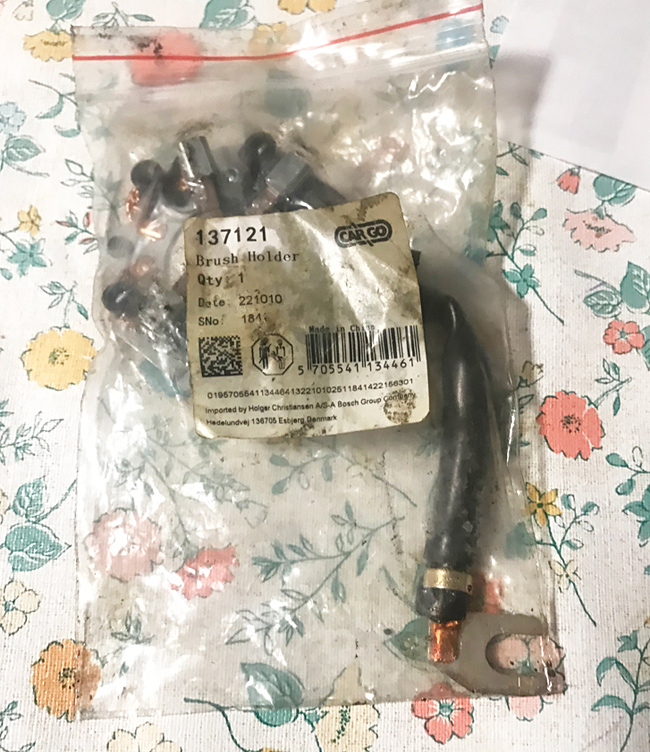

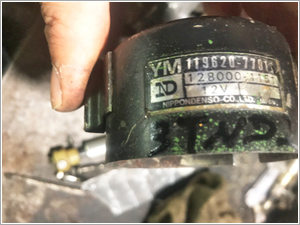

大多喜　ユンボの充電不良の修理

作業内容 ユンボの充電不良とのことで 修理いたしました。

メイナン様　韓国製の紙プレス機のパッキン交換

作業内容 直径200・ストロークが1200の パッキン交換を行いました。

クリステンセンマイカイ様　ねじ切り機の修理

作業内容 シリンダーロッドの製作と 曲がりの修復を行いました。 また、破損した車輪の交換も 行っております。

NKK様　千葉県陸沢町にて修理

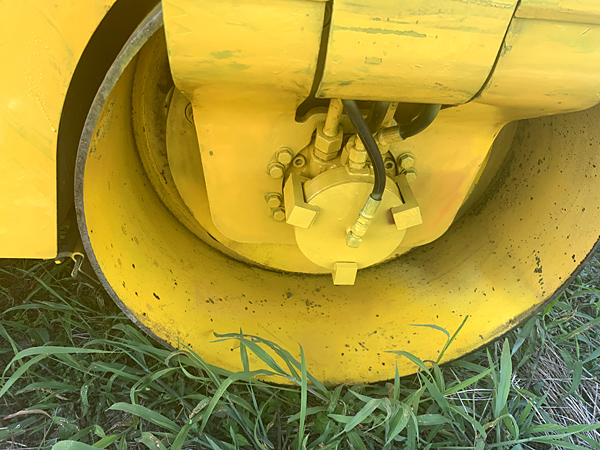

作業内容 ロードローラーの修理　 油圧モーターの修理

油圧システムの点検及び修理 バケットのオーバーホール

作業内容 破砕機の油圧システムの点検及び修理 アメリカ製　パーカー製の油圧ユニット

バケット修理

作業内容 クラブバケットのオーバーホールを ご依頼いただきました。 グリス及び付着物の除去の様子です。

ユンボの修理

作業内容 ハニックスユンボのいすづエンジンの インジェクションとシリンダーの 補修を行いました。

バケットシリンダーの曲り取り

作業内容 バケットシリンダーの 曲り取りを行いました。

イノシシ捕獲用の檻の作成

作業内容 イノシシ被害が多いため、 檻を使い捕獲予定です。

JFE様　オービットモーターの修理

作業内容 分解整備の様子です。

野口プレス様　プレス機の油圧整備

作業内容 50tプレスの油圧整備を行いました。

笠間水戸クリーンセンター様　切断機の刃の交換と油圧の整備

作業内容 切断機の刃の交換と油圧の整備を行いました。

エコシステム様　機械修理・交換事例

作業内容 窒素パージ用のバルブの引き合いをいただきました。 外国製を国内製品へ入れ替えのご依頼です。

作業内容 破砕機の修理です。ヘグロンドモーターのピストンと 減速機のヘグランドモーター、ギアの分解整備をしました。

作業内容 光電管のステンレスカバーを制作し 取り付けを行いました		作業内容 バケット修理

作業内容 破砕機のクーラー　温度上昇により機械の油漏れがひどいので対策として 10万キロカロリーを２本追加工事いたしました。結果、45度以下に落ち着きました。

研究機関様　移送用カプセル点検・修理他

作業内容 大気圏移送用カプセルの点検整備

作業内容 ダイヒロさんとのタイアップにより、 ロープ式シートシャッターの エコシートを取り付けました		作業内容 風よけのカーテンを設置しました。

作業内容 展示用のロケットの 組み立てを行いました

埼玉県　鋳工所様の砂型製造機の修理施工

作業内容 鋳型送り出し機の改良前　搖動式でした		作業内容 鋳型送り出し機を直線の 油圧シリンダー式への 改良・設置をしました

作業内容 設置完了後		作業内容 油圧ユニットを始動した所、 大きな異音がしていました。 原因を調べた所、フィルターの 目詰まりと油圧ポンプの オイルシールの劣化でした。

作業内容 その際に長年の キャビテーションのため、 ポンプの内部プレートが 食浸されていました。 修正後、既存部品を組み込みました。		作業内容 側面の三日月シールも 硬化していましたが、 まだ使用できそうな状態だったため、 そのまま使用しました。 （ナチip52ポンプ）

作業内容 サクションフィルター目詰まり状態		作業内容 新品のフィルターです

作業内容 リターンフィルターの新品交換		作業内容 ブリーザー交換前 こちらも新品へと交換しました。 以上により正常になり、 音も静かになりました。

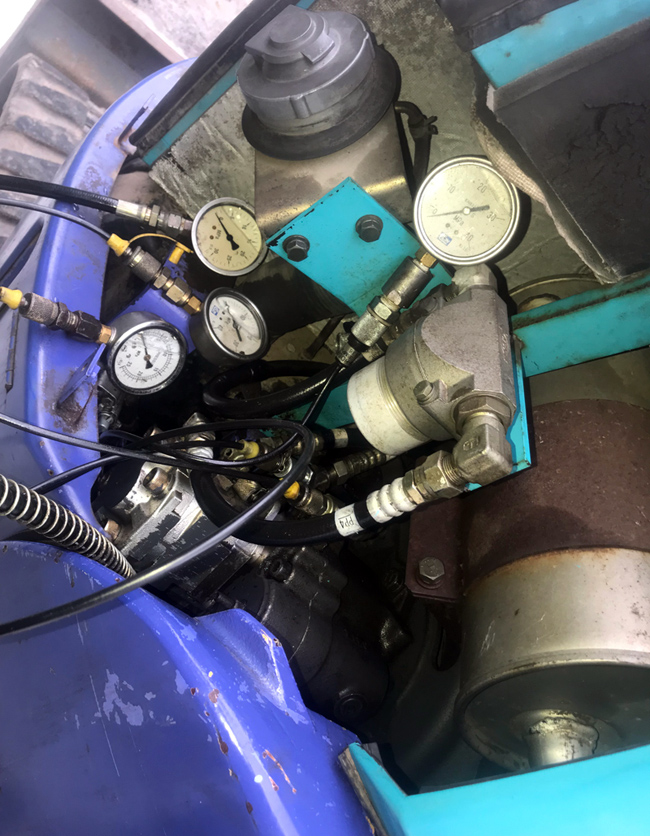

三菱ユンボ40型のピストンポンプの修理

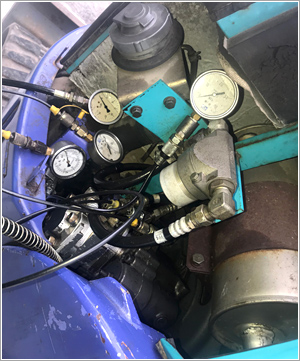

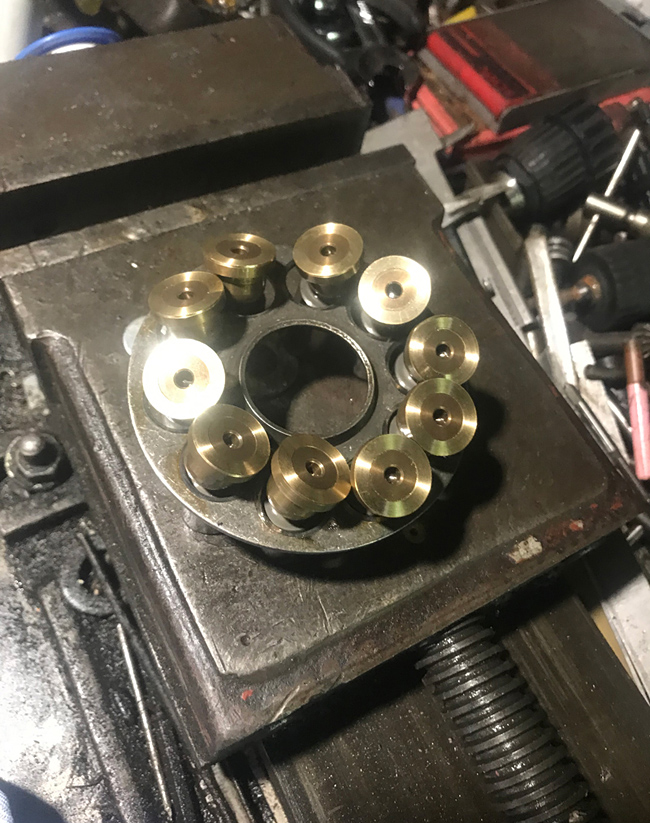

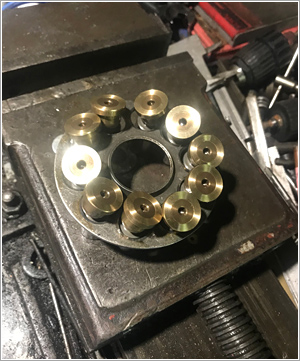

作業内容 三菱ユンボ40型のピストンポンプ 摺動面を加工して復元しました。		作業内容 復元後　圧力が5MPaの所が 既定の23MPaに復元できました

こんにゃく搬送ラインの修理

作業内容 コンベアの搬送ケースが変形した部分が 複数本あり、交換をしました。		作業内容 水府式のため、 エプロンガイドが左右にめくれが あり、異音が起きていたので 取り除きました

作業内容 取り除いたバリの部分		作業内容 コンベアガイドのピローブロックの ボールが全て無くなっておりました。 新品と交換しました。

作業内容 交換中　 最後にテンションを張りました。		作業内容 交換後

作業内容 駆動チェーンのテンション部の 劣化のため、修理しました。 以上によりスムーズに 作動するようになりました。

タンクローリーの注入ポンプの改造

作業内容 油が上がらない不具合があったため、 解体した所ディスクモーター破損が 分かりました。 新品のポンプがなかったため、 24vトラックのファンモーターを 改造し取り付けました。 （DC24V・250W）		作業内容 取り付け後　 調子よく上がるようになりました。 安価に直り大変喜ばれました。

灌漑用水の地震によるパイプ折損のための補修

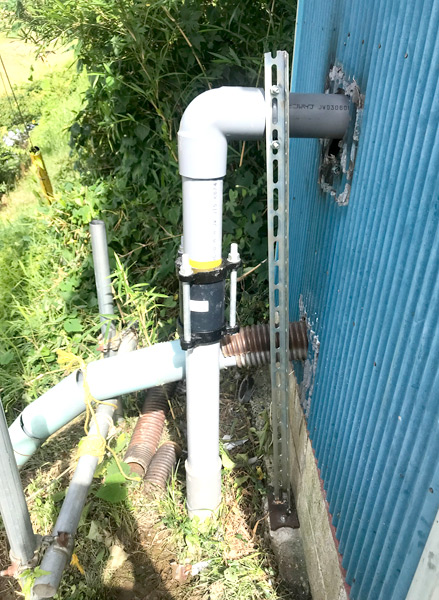

作業内容 堰の監守者も兼ねているため、 地震によって用水パイプが 切断したため、復旧作業を行いました。 3m地中にありました。		作業内容 接合器具を使用し復旧中

芝山町の鉄工所様　500tプレスの修理

作業内容 500tプレスの全景。 ポンプ交換、またメインシリンダーがフランジ部分と切断されてしまいました。その修復を行いました。		作業内容 切断部シリンダー側です。

作業内容 肉厚70mmの切断面でした。 こちらがフランジ側の切断部です。 鉄工所さんに 溶接していただきましたものを 再組みしました。		作業内容 その際、ピストン部は問題がなかったため、 そのまま使用しました。

山形の企業様　ピストンポンプ
フロントオイルシール油漏れのため交換修理

作業内容 A10V16ポンプです。初期型のため、全て取り出しフロントシール２個タイプのものを交換しました。 組み込み中の様子です。		作業内容 こちらも組み込み中の様子です。

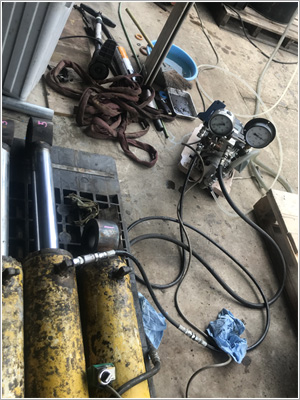

作業内容 21MPaテスト中。 異常はありませんでした。

研究機関様 シャフトの曲がり修正と治具の製作・取り付け

作業内容 シャフトの曲がり修正 シャフト治具を作りセンターを 出し取り付け

大同特殊鋼様 爪型インゴット搬送機のバルブスタンド交換作業

作業内容 爪型インゴット搬送機の バルブスタンド交換作業 お手伝いしました。 作動油は脂肪酸エステルでした。

喜多方クリーンセンター様　炉熱交換器老朽化に伴うパイプ交換

作業内容 １号・２号炉の炉熱交換器老朽化のため ２千本のパイプを交換しました

ユンボの修理

		作業内容 コマツPC20 オーバーヒートするとのことで、 解体してみたところ、ラヂエータ周りが びっちり詰まっていました。

作業内容 押しブルクラッチと 油圧走行部を直しました。 今はフィリピンで稼働しています。

スケートボード用のランプ作成

作業内容 スケートボード用の ランプ作成の様子です。 こういったものの制作も 承っております。

株式会社K様　鋳鉄管の搬送コンベアのチェーンの交換
2014年6月25日施工

作業内容 1個60キロを150リンク 1週間で交換

鉾田 クリーンセンター様 鉄磁選機のゴムベルトの交換
2013年12月施工

作業内容 施工準備中		作業内容 エンドレス加工の施工中

缶プレス機 タンク掃除

作業内容 パッキン交換も可能です

作業内容 油をくみ出しているところです		作業内容 作動確認

		作業内容 油圧シリンダー 缶プレス機の シリンダーパッキン交換作業

ダクト交換工事

作業内容 腐食の酷い配管

作業内容 管の中の様子		作業内容 配管の溶接中

作業内容 廃材		作業内容 完成

ギロチンの刃の交換

バーナーの点検修理

作業内容 完成

作業内容 ベアリング交換

焼却施設の鉄・アルミ缶の選別機械　電子部品シーケンサーの修理

作業内容 異常ありのシーケンサー		作業内容 新しい部品

作業内容 不具合の確認		作業内容 設定中

作業内容 交換中		作業内容 プログラムの入れ替え

作業内容 試運転確認		作業内容 異常ランプが消えました

冷却水噴射用　流量計の交換工事

作業内容 不良の流量計（通信異常）		作業内容 交換中

作業内容 交換後の流量計		作業内容 設定と試運転中

分析計メンテナンス

作業内容 NOX、O2、CO2分析計のメンテナンス		作業内容 バーナー点検作業

建機のメンテナンス

作業内容 建機の油圧ポンプ点検		作業内容 検査修理

作業内容 ユンボ：躍動部研磨・修正		作業内容 ユンボ：プランジャー点検

作業内容 ユンボ：クローラ部清掃・点検		作業内容 ユンボ：配管手直し

ペットボトル圧縮機のメンテナンス

作業内容 ペットボトル圧縮機： サイクルスピードUP		作業内容 ペットボトル圧縮機：点検

スクラップベーラーのメンテナンス

作業内容 スクラップベーラーのメンテナンス		作業内容 スクラップベーラーのメンテナンス

作業内容 駆動シャフトのヤスリかけ		作業内容 駆動シャフトの部品交換

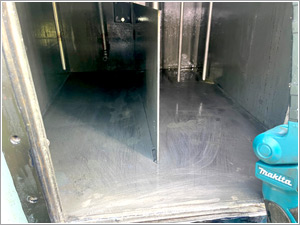

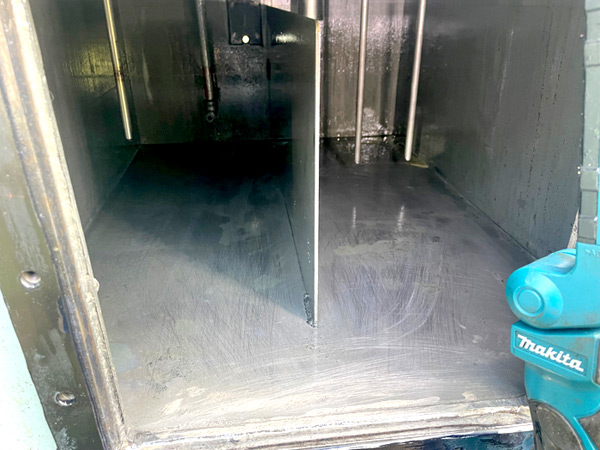

作業内容 タンク内の清掃		作業内容 タンク内の清掃（清掃前）

作業内容 タンク内の清掃（清掃中）		作業内容 タンク内の清掃（清掃後）

作業内容 古いクーラーの交換

渦巻き電流を利用したアルミの磁選機の修理

その他施工時・施工完了後について

施工時は常に、一つ一つ安全を確認しながら確実に行っております。
基本に忠実、装備のチェックや施工の確認を怠らないことで、安心できるメンテナンスを徹底しております。

また、行った施工に対して工事報告書もお出しすることができます。
ご要望がございましたら遠慮なくお申し付け下さい。

機械メンテナンス以外の施工について

弊社では、重機を利用した土地清掃なども行っております。
こちらの事例では、水路の清掃と、今後のメンテナンスも兼ねた竹製のゴミフェンスも作りました。

こちらは、 竹中エンジニアリング機工様の 建設機械用アタッチメント 『ガブリッチョ』を 使用して行っております。 >>『ガブリッチョ』についてはこちら

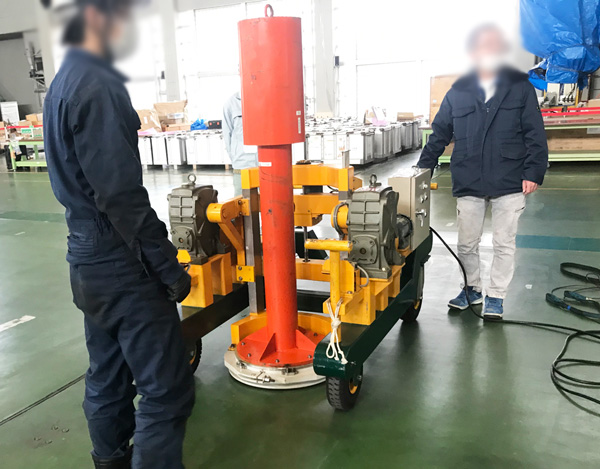

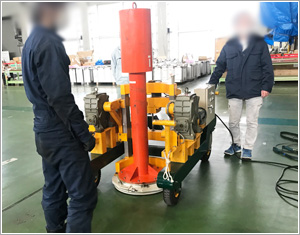

スーパーリフターのお手伝い

作業内容 スーパーリフターの搬送中		作業内容 機器の組み込み中

作業内容 油圧機器を組み込んだところ		作業内容 スーパーリフターの実演

作業内容 実演際中

こんにゃく製造ラインの修復　送り出しポンプの修理

作業内容 こんにゃく移送ポンプの修理中		作業内容 こんにゃく移送ポンプの修理中

作業内容 こんにゃく移送ポンプの修理中		作業内容 こんにゃく移送ポンプの修理中

作業内容 こんにゃく移送ポンプの修理中		作業内容 こんにゃく移送ポンプの修理中

作業内容 こんにゃく移送ポンプの修理中		作業内容 こんにゃく移送ポンプの修理中

鉾田　ごみ焼却施設補修等整備工事

油圧設備補修　油圧ポンプ電動機サイトグラスカップリング
サクションストレーナー

作業内容 材料検査		作業内容 旧モーター交換

作業内容 カップリング交換前		作業内容 新モーター・カップリング 取り付け作業中

作業内容 交換心出し作業		作業内容 発生材　ポンプカップリング

油圧設備補修　油圧シリンダー取り付けピン

作業内容 材料検査		作業内容 取り付けピン作業中

作業内容 ピン取り付け完了		作業内容 右エアー抜き作業中

作業内容 発生材

作業内容 発生材

油圧設備補修　油圧ホース

作業内容 材料検査		作業内容 施工中

作業内容 作業中

2号炉チャンバー交換

作業内容 材料検査		作業内容 施工前

作業内容 搬入作業中		作業内容 作業中

作業内容 交換取り付け完了		作業内容 発生材

No.203ダストコンベアー

作業内容 材料検査		作業内容 作業中

作業内容 新旧チェーン

No.201ダストコンベアー

作業内容 材料検査		作業内容 作業中

作業内容 試運転中		作業内容 発生材

No.101ダストコンベアー

作業内容 材料検査		作業内容 作業中

作業内容 交換作業完了

No.104ダストコンベアー

作業内容 材料検査		作業内容 旧チェーン搬出作業中

作業内容 新チェーン取り付け作業中		作業内容 施工完了試運転

作業内容 発生材

減温塔補修　減速機カップリングパッキン

作業内容 材料検査		作業内容 取り外し施工中

作業内容 カップリング取り外し施工中		作業内容 取り付け中

作業内容 軸受け部パッキン交換		作業内容 オイル注入

作業内容 発生材

減温塔補修　1号滅温塔補修　噴射水ノズル

作業内容 材料検査		作業内容 発生材

作業内容 施工中		作業内容 施工完了

作業内容 ノズル噴射テスト準備		作業内容 1番噴射テスト

作業内容 ノズル先端部		作業内容 ノズル先端部

作業内容 発生材　養生保管

減温塔補修　1号滅温塔補修　ダブルフラップダンパー更新

作業内容 材料検査		作業内容 施工中

状況 腐食大		状況 腐食大

作業内容 新規取り付け中		作業内容 発生材

減温塔補修　1号滅温塔補修　上部マンホール更新・取付け部補修

作業内容 材料検査		状況 腐食大

状況 取り付け部不具合		作業内容 施工中

作業内容 保温剤詰め込み		作業内容 取り付け部施工中

作業内容 塗装中		作業内容 保温施工完了

減温塔補修　1号滅温塔補修　スクレパー下部補修

作業内容 施工前　清掃中		状況 腐食穴あき箇所発生

作業内容 施工完了立ち会い

減温塔補修　2号滅温塔補修　減速機カップリング更新

作業内容 材料検査		作業内容 施工中

作業内容 本体取り外し中		作業内容 新機搬入

作業内容 施工中		作業内容 交換完了

作業内容 発生材

減温塔補修　2号滅温塔補修　ガス冷ダブルフラップダンパー更新

作業内容 材料検査		作業内容 施工中　発生材

作業内容 施工中		作業内容 試運転　立ち会い

作業内容 発生材

その他

作業内容 発生材　洗浄前		作業内容 発生材　洗浄後

作業内容 安全　確認		作業内容 安全　確認

No.101ダストコンベアチェーンガイド腐食大

状況 補修必要		状況 補修必要

状況 補修必要

1号減温塔清掃点検　FL12メートル付近

状況 腐食2ヵ所あり　補修必要		状況 補修必要

作業内容 肉厚検査		作業内容 肉厚検査機

2号投入ホッパースカート部熱変形あり

状況 補修必要
